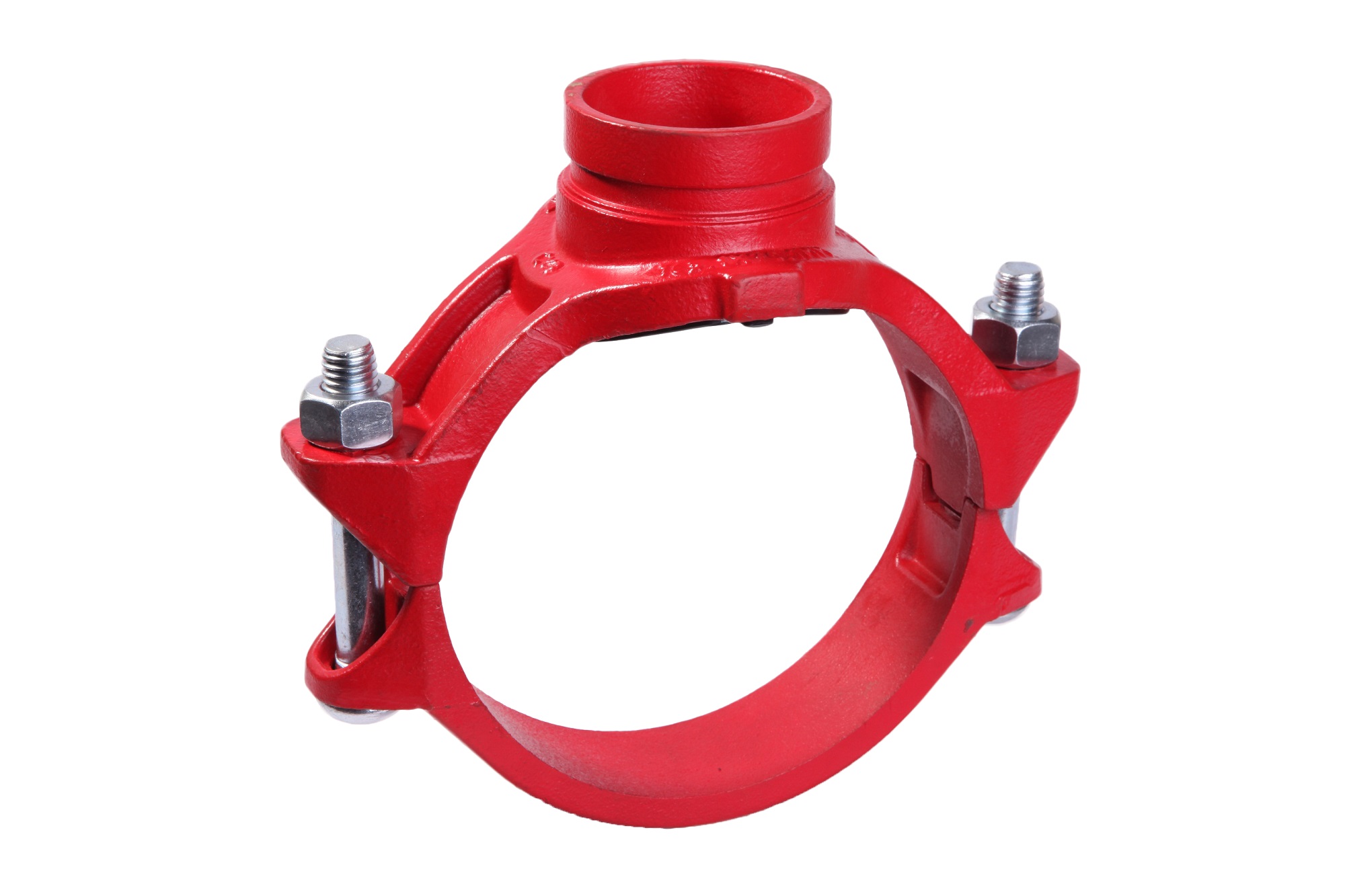

Муфтовый тройник с патрубком под муфту 3G

Пред.

След.

Главная - Соединения трубопровода - Муфты и фасонные части - Тройники - Муфтовый тройник с патрубком под муфту 3G

Отправить заявку

Скачать каталог

Изделия с пазами предназначены для использования в системах трубопроводов с пазами на концах. Такая конструкция более экономически выгодна и надежна по сравнению со сварными или фланцевыми соединениями.

Технические хар-ки:

Размеры тройника (номинальные): от DN32 до DN250
Максимальное рабочее давление: см. таблицу внизу
Материал: ковкое железо ASTM A536, класс 65-45-12, QT450-10
Уплотнение: "E" EPDM, по заказу - NBR, Silcone.
Покрытие: окрашенные в красный цвет, по заказу - оцинкованные.
Гарантия: 10 лет.
Применение:
Системы противопожарной защиты: в спринклерных водозаполненных и водовоздушных системах, дренчерных, а так же в системах пенного пожаротушения.
При строительстве туннелей, мостов, шахт. Постоянные и временные трубопроводы для подачи сжатого воздуха и воды. Сливные линии с жидкими растворами для транспортировки песка, камней и воды.
Системы обогрева и кондиционирования. Для слива и обработки жидкостей в трубопроводах, пневматических системах.
Системы снабжающих трубопроводов для снежных пушек.
Компенсация осадки фундамента.

Характеристики

Размер, мм/дюйм	Диаметр трубы, мм	Давление, МПа	Наружный диаметр трубы, мм	Размеры				Размеры болта количество-размер, мм	Сертификаты
Размер, мм/дюйм	Диаметр трубы, мм	Давление, МПа	Наружный диаметр трубы, мм	А, мм	В, мм	С, мм	D, мм	Размеры болта количество-размер, мм	Сертификаты
50´32 2´1¼	60.3´42.4	300	45	116	76	69.5	39	3/8×55	UL FM VdS TP (BY)
50´40 2´1¼	60.3´48.3	300	45	116	76	69.5	39	3/8×55	UL FM VdS TP (BY)
65´25 2½´1	73.0´33.7	300	38	137	71	78	49	1/2×70	——
65´32 2½´1¼	73.0´42.4	300	51	137	84.5	78	49	1/2×70	UL FM TP (BY)
65´40 2½´1½	73.0´48.3	300	51	137	84.5	78	49	1/2×70	UL FM TP (BY)
65´25 76.1´1	76.1´33.7	300	38	137	71	78	49.5	1/2×70	UL FM VdS TP (BY)
65´32 76.1´1¼	76.1´42.4	300	51	137	84.5	78	49.5	1/2×70	UL FM VdS TP (BY)
65´40 76.1´1½	76.1´48.3	300	51	137	84.5	78	49.5	1/2×70	UL FM VdS TP (BY)
80´25 3´1	88.9´33.7	300	38	152	72.5	84.5	56.5	1/2×75	UL FM VdS TP (BY)
80´32 3´1¼	88.9´42.4	300	51	152	85.5	84.5	56.5	1/2×75	UL FM VdS TP (BY)
80´40 3´1½	88.9´48.3	300	51	152	85.5	84.5	56.5	1/2×75	UL FM VdS TP (BY)
80´50 3´2	88.9´60.3	300	64	152	98	84.5	56.5	1/2×75	UL FM VdS TP (BY)
100´25 4´1	114.3´33.7	300	38	188	78.4	102	70	1/2×75	UL FM VdS TP (BY)
100´32 4´1¼	114.3´42.4	300	51	188	89	102	70	1/2×75	UL FM VdS TP (BY)
100´40 4´1½	114.3´48.3	300	51	188	89	102	70	1/2×75	UL FM VdS TP (BY)
100´50 4´2	114.3´60.3	300	64	188	104.5	102	70	1/2×75	UL FM VdS TP (BY)
100´65 4´2½	114.3´73.0	300	70	188	104.5	102	70	1/2×75	UL FM TP (BY)
100´65 4´76.1	114.3´76.1	300	70	188	104.5	102	70	1/2×75	VdS LPCB TP (BY)
100´80 4´3	114.3´88.9	300	89	188	128	102	70	1/2×75	UL FM TP (BY)
125´80 133.0´3	133.0´88.9	300	89	209	132	109.5	77	5/8×85	UL FM TP (BY)
125´32 139.7´1¼	139.7´42.4	300	51	221.5	95	118	84	5/8×85	UL FM TP (BY)
125´40 139.7´1½	139.7´48.3	300	51	221.5	95	118	84	5/8×85	UL FM TP (BY)
125´50 139.7´2	139.7´60.3	300	64	221.5	112.5	118	84	5/8×85	UL FM VdS TP (BY)
125´65 139.7´76.1	139.7´76.1	300	70	221.5	112.5	118	84	5/8×85	UL FM TP (BY)
125´80 139.7´3	139.7´88.9	300	89	221.5	132	118	84	5/8×85	UL FM TP (BY)
125´100 139.7´4	139.7´114.3	300	114	221.5	160	125	84	5/8×85	UL FM TP (BY)
150´50 159.0´2	159.1´60.3	300	64	244	112.5	125	94	5/8×105	——
150´100 159.0´108.0	159.1´108.0	300	114	244	154	133	94	5/8×105	UL FM TP (BY)
150´100 159.0´4	159.1´114.3	300	114	244	159	125	94	5/8×105	UL FM TP (BY)
150´50 165.1´2	165.1´60.3	300	64	244	112.5	127	97.5	5/8×105	UL FM TP (BY)
150´65 165.1´76.1	165.1´76.1	300	70	244	112.5	130	97.5	5/8×105	UL FM LPCB TP (BY)
150´80 6½O.D´3	165.1´88.9	300	89	244	132	130	97.5	5/8×105	UL FM LPCB TP (BY)
150´100 6½O.D´4	165.1´114.3	300	114	244	154	135	97.5	5/8×105	UL FM LPCB TP (BY)
150´40 6´1½	168.3´48.3	300	51	247	95	128	98.5	5/8×105	UL FM VdS TP (BY)
150´50 6´2	168.3´60.3	300	64	247	114	134	98.5	5/8×105	UL FM VdS TP (BY)
150´65 6´2½	168.3´73.0	300	70	247	112.5	135	98.5	5/8×105	UL FM TP (BY)
150´65 6´2½	168.3´76.1	300	70	247	112.5	135	98.5	5/8×105	VdS LPCB TP (BY)
150´80 6´3	168.3´88.9	300	89	247	132	141	98.5	5/8×105	UL FM VdS LPCB TP (BY)
150´100 6´4	168.3´114.3	300	114	247	160	138	98.5	5/8×105	UL FM VdS LPCB TP (BY)
200´50 8´2	219.1´60.3	300	64	320	118	158	125	3/4×115	UL FM VdS TP (BY)
200´65 8´21/2	219.1´73.0	300	70	320	118	158	125	3/4×115	UL FM VdS LPCB TP (BY)
200´65 8´76.1	219.1´76.1	300	70	320	118	158	125	3/4×115	UL FM VdS LPCB TP (BY)
200´80 8´3	219.1´88.9	300	89	320	136.5	161	125	3/4×115	UL FM VdS LPCB TP (BY)
200´100 8´4	219.1´108.0	300	114	320	162	161	125	3/4×115	UL FM TP (BY)
200´100 8´4	219.1´114.3	300	114	320	162	161	125	3/4×115	UL FM VdS LPCB TP (BY)
250´65 10´2½	273.0´76.1	300	70	376	118	189	155	3/4×120	——
250´80 10´3	273.0´88.9	300	89	376	136.5	189	155	3/4×120	——
250´100 10´4	273.0´108	300	114	376	164	189	155	3/4×120	UL FM TP (BY)
250´100 10´4	273.0´114.3	300	114	376	164	189	155	3/4×120	UL FM VdS TP (BY)
