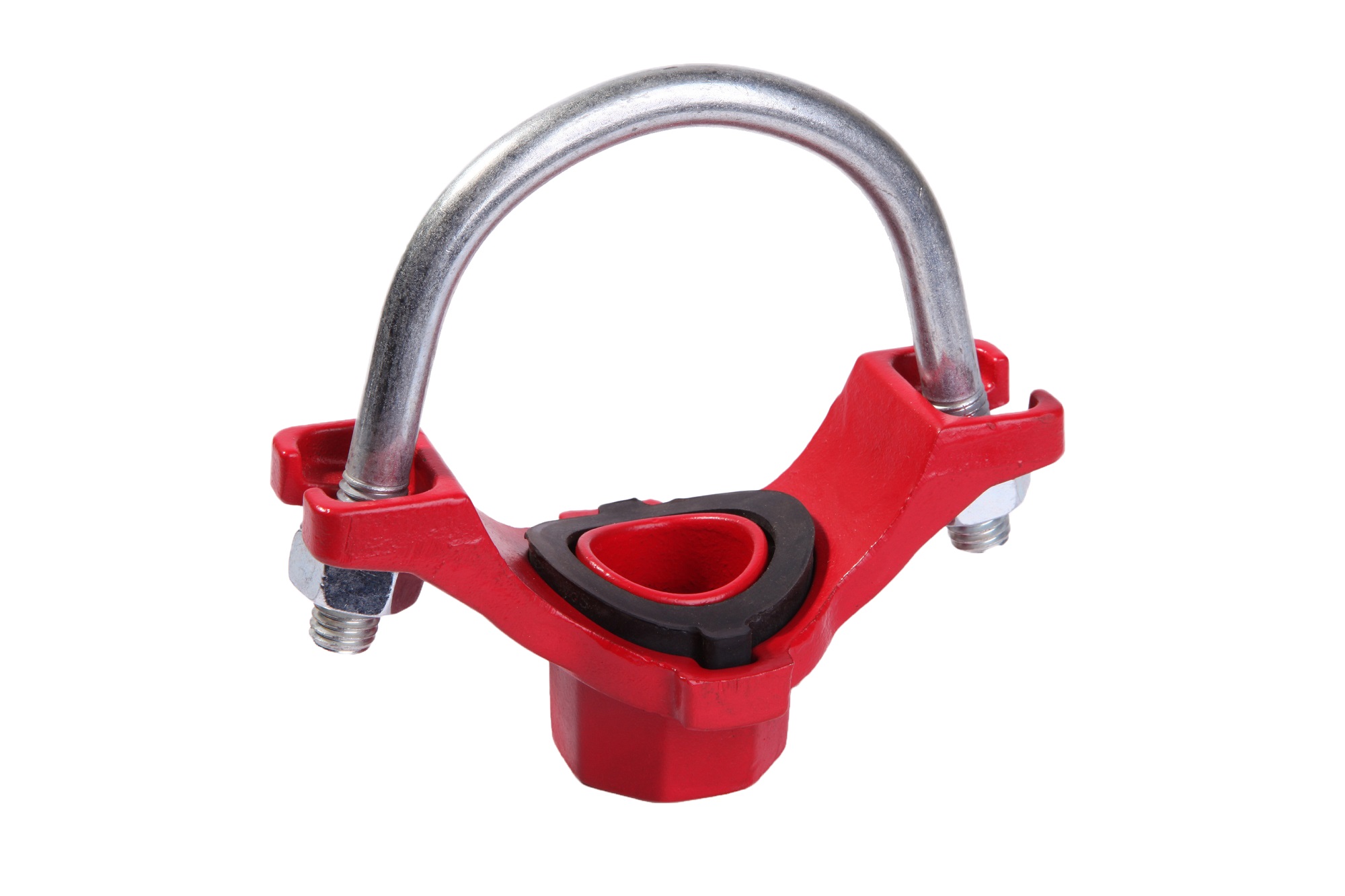

U-образный муфтовый тройник 3L

Пред.

След.

Главная - Соединения трубопровода - Муфты и фасонные части - Тройники - U-образный муфтовый тройник 3L

Отправить заявку

Скачать каталог

Изделия с пазами предназначены для использования в системах трубопроводов с пазами на концах. Такая конструкция более экономически выгодна и надежна по сравнению со сварными или фланцевыми соединениями.

Технические хар-ки:

Размеры тройника (номинальные): от DN15 до DN80
Максимальное рабочее давление: см. таблицу внизу
Материал: ковкое железо ASTM A536, класс 65-45-12, QT450-10
Уплотнение: "E" EPDM, по заказу - NBR, Silcone.
Покрытие: окрашенные в красный цвет, по заказу - оцинкованные.
Гарантия: 10 лет.
Применение:
Системы противопожарной защиты: в спринклерных водозаполненных и водовоздушных системах, дренчерных, а так же в системах пенного пожаротушения.
При строительстве туннелей, мостов, шахт. Постоянные и временные трубопроводы для подачи сжатого воздуха и воды. Сливные линии с жидкими растворами для транспортировки песка, камней и воды.
Системы обогрева и кондиционирования. Для слива и обработки жидкостей в трубопроводах, пневматических системах.
Системы снабжающих трубопроводов для снежных пушек.
Компенсация осадки фундамента.

Характеристики

Размер, мм/дюйм	Наружный диаметр трубы, мм	Давление, МПа	Размеры			Размеры болта количество-размер, мм	Сертификаты
Размер, мм/дюйм	Наружный диаметр трубы, мм	Давление, МПа	A, мм	B, мм	C, мм	Размеры болта количество-размер, мм	Сертификаты
32X15 1¼X1/2	30	300	54.4	88.9	57.2	3/8X73	UL FM TP (BY)
32X20 1¼X3/4	30	300	54.4	88.9	57.2	3/8X73	UL FM TP (BY)
32X25 1¼X1	30	300	57.7	88.9	57.2	3/8X73	UL FM TP (BY)
40X15 1½X1/2	30	300	43	88.9	57.2	3/8X73	UL FM TP (BY)
40X20 1½X3/4	30	300	51	88.9	57.2	3/8X73	UL FM TP (BY)
40X25 1½X1	30	300	60.8	88.9	57.2	3/8X73	UL FM TP (BY)
50X15 2X1/2	30	300	63.3	95.3	57.2	3/8X90	UL FM VdS TP (BY)
50X20 2X3/4	30	300	63.3	95.3	57.2	3/8X90	UL FM VdS TP (BY)
50X25 2X1	30	300	66.6	95.3	57.2	3/8X90	UL FM VdS TP (BY)
50X32 2X11/4	45	300	66.6	4.72	3.00	1/2X52	——
65X15 2½X1/2	30	300	69.9	108.0	57.2	3/8X105	UL FM TP (BY)
65X20 2½X3/4	30	300	69.9	108.0	57.2	3/8X105	UL FM TP (BY)
65X25 2½X1	30	300	73.2	108.0	57.2	3/8X105	UL FM TP (BY)
65X15 76.1X1/2	30	300	69.9	108.0	57.2	3/8X105	UL FM VdS TP (BY)
65X20 76.1X3/4	30	300	69.9	108.0	57.2	3/8X105	UL FM VdS TP (BY)
65X25 76.1X1	30	300	73.2	108.0	57.2	3/8X105	UL FM VdS TP (BY)
80X25 88.9X1	38	300	79	145	73	1/2X58	UL FM VdS TP (BY)
